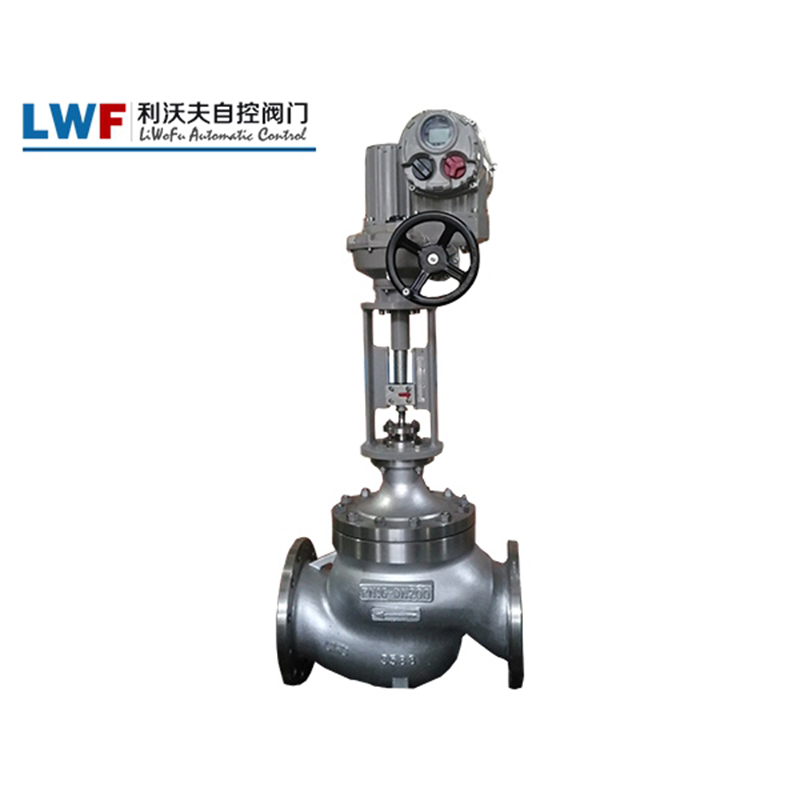

電動調節閥的組成和工作原理

電動調節閥一般由電動執行機構與伺服放大器組成。伺服放大器的作用是將來自控制器的輸入信號，通過磁路去控制觸發器和可控硅開關，來控制驅動執行機構的伺服電機的動力電源。

當伺服放大器輸入為零時，放大器輸出也為零，伺服電機不轉動，輸出軸穩定在原來位置，其位置發送器的反饋信號也為零。當伺服放大器有輸入ISR時，電動調節閥與其極性相反的位置反饋信號If在前置磁放大器中進行比較，由于差值的存在，就有磁勢產生。此磁勢產生的電流觸發可控硅，驅動伺服電機使執行器向磁勢減小的方向轉動。當位置反饋信號If又等于輸入信號ISR時，磁勢又為零。輸出軸穩定在輸入信號相對應的轉角位置上。輸出軸轉角θ與輸入信號ISR的關系為θ＝KISR。在伺服電動機尾端通常還裝有電磁制動器，當電機接通電源后，制動盤與電機軸脫離，電機可以轉動。當電機斷電后，制動盤把電機軸抱死，可以使帶負載的軸停止在一定位置上。?
